盘扣式脚手架插销为什么不会自行滑出?

2021-09-29 10:17:58

盘扣式脚手架搭设非常方便

仅需一把锤子就能将插销敲紧

但是前窄后宽的插销真的能锁紧吗?

在施工过程中插销为什么不会由于架体的晃动自行滑出呢?

01、盘扣式节点构造

插销之所以能锁紧是因为它与连接盘之间产生的摩擦力。这个摩擦力能牢牢锁住插销,使其不能自行滑出。

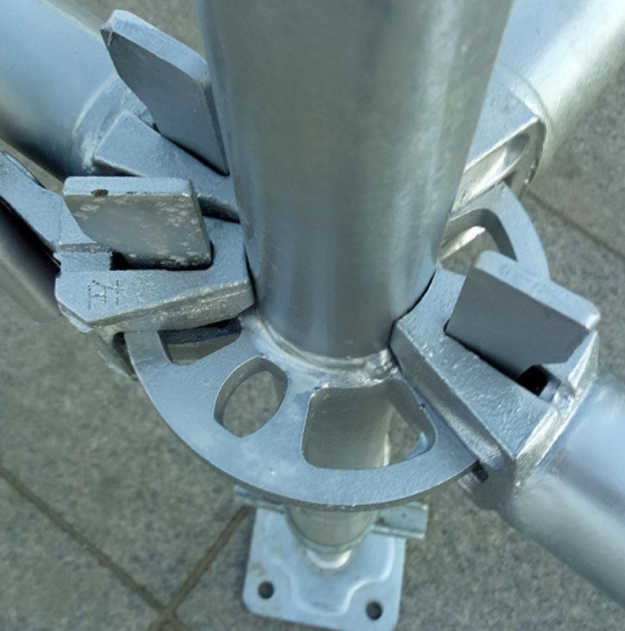

盘扣式节点的构造

02、插销自锁功能分析

在本计算中将插销简化为刚体,并忽略插销等各构件的自重,可对插销进行刚体静力计算分析,目的在于验算插销在节点承受各种荷载时能否实现自锁,不会因松动上滑而失去约束。插销静力计算模型如下图。将水平杆杆端扣接头上、下唇内孔与插销接触部分的受力简化为中点处的集中力R1、R2,对插销列出静力平衡方程:

由静摩擦的库伦定律知:

代入式(3-1)、(3-2)得:

插销承受水平拉力时的计算力学模型

将(3-3)除以(3-4)可整得:

以上结果可求出两个解,其中合理的正数解为:

通过受力分析知,只要满足 ,插销即可自锁,在架体受力过程中,插销不会滑出。


03、节点零件强度

1)插销自锁能力

插销的构造图见下图,厚度为5mm,其斜角为7.88°,楔紧点D截面尺寸为5mm×16.5mm。

根据以上推导,插销的自锁条件为:

而插销触点处于有水状态中,因水的润滑效果较油差,因此摩擦系数必高于油,即自锁临界楔角介于11.42°~17.06°之间。本产品插销楔角小于该范围,因此,无论在有无润滑剂、雨水的情况下均能实现可靠自锁。

2)插销强度

根据产品装配结构图,插销承受剪切、弯曲应力。

1)几何性质

截面积:  A= 5×16.5 = 82.5(mm2);

抗弯模量:W1=1/6h2b=(16.52×5)/6=227(mm3)

2)计算荷载

如上图,插销成为跨内承受圆盘集中荷载的简支梁,扣接头成为支座。按照集中荷载与支座的距离比例,支座反力为:

3)扣接头强度

扣接头为钢板冲压件,分上、下两件。在横杆受轴向拉力N时,上

扣接头方孔与外边缘之间的钢板承受剪力,其展开图见下图。

1)扣接头抗剪能力:

2)焊缝抗剪能力:

但在实际应用中,横杆主要起保持构造作用,架体结构受力时,其轴向拉力很小,因此上述截面强度安全。

盘扣式脚手架施工规范中的强制性条文规定

插销外表面应与水平杆和斜杆杆端扣接头内表面吻合,插销连接应保证锤击自锁后不拔脱,抗拔力不得小于3KN。

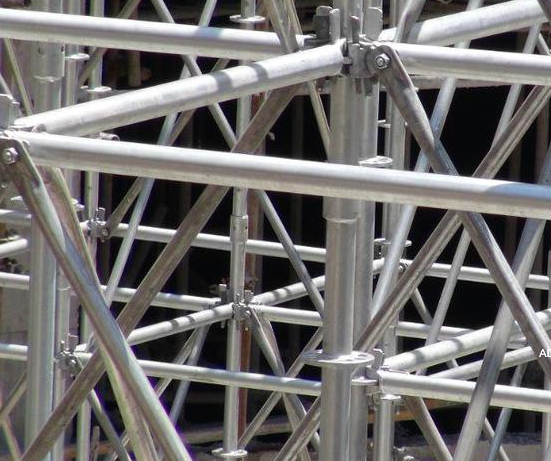

盘扣式脚手架水平杆插接

盘扣式脚手架零散配件就是插销,图中插销入口C处上面小,下面大,由于插销底部铆钉限制,使得插销即能保持活动,又不能脱出水平杆,不容易丢失。(图中插销脱出仅为演示)

演示的是插销连接方式,插销是楔形形状,锤击后能保证自锁锁紧,并且理论上只要把插销放进去,就已经比传统的脚手架安全了。

因为传统的钢管脚手架人工操作,不能保证每个扣件螺丝全部拧紧,另外螺丝滑扣,锈死,丢失等原因,更换费工,有的嫌麻烦可能就会漏掉,同时检查监管人员也不可能全部用扳手检查,只能抽查,大部分是眼观,但不用于看出问题。

碗扣式脚手架也会存在这个问题,同时,碗扣式脚手架是四根横杆,一个碗口锁紧,所以不具有工作连贯性,也是容易漏掉锁紧这一环节。而盘扣式脚手架插销,首先工人能保证都插上,并且是单根锁紧,同时,眼观插销深度,就能辨别是否敲紧,一目了然。

以上便是盘扣式脚手架给大家介绍的相关资讯,希望可以帮到大家,如想了解更多请点击我们的官网。
